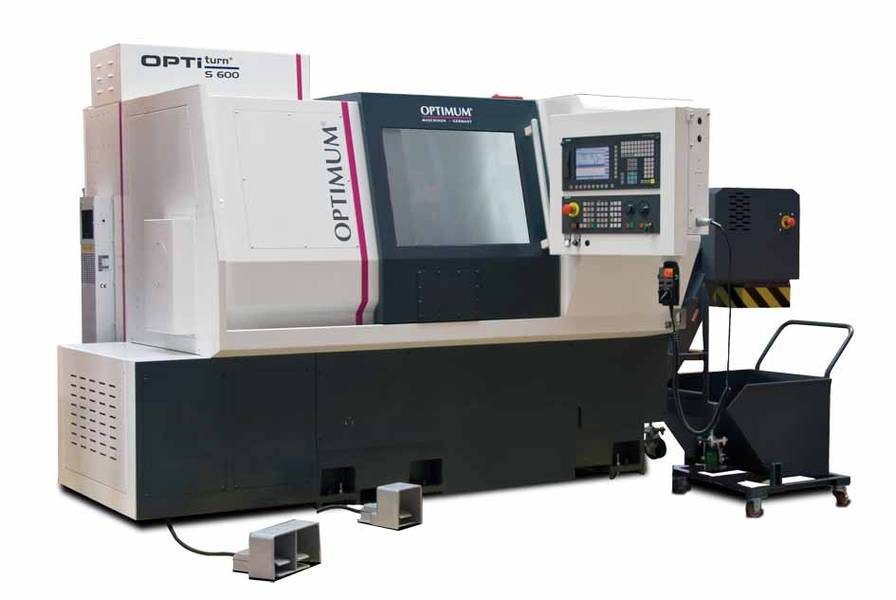

Токарный станок по металлу с ЧПУ OPTIturn S 600 CNC

В наличии

0 грн.

Токарный станок по металлу с числовым программным управлением OPTIturn S 600 CNC, предназначен для крупносерийного производства однотипных деталей. Тяжелая литая конструкция станины с ребрами жесткости. Компактный дизайн. Угол наклона станины — 30 ° благодаря этому можно обрабатывать большие диаметры.

Категория:

Теги: Токарный станок по металлу с ЧПУ OPTIturn S 600 CNC OPTIturn S 600 CNC

Описание

Техническое описание:

Токарный станок по металлу с числовым программным управлением OPTIturn S 600 CNC, предназначен для крупносерийного производства однотипных деталей.
Тяжелая литая конструкция станины с ребрами жесткости.
Компактный дизайн.
Угол наклона станины — 30 ° благодаря этому можно обрабатывать большие диаметры.
Конструкция токарного станка с ЧПУ спроектирована таким образом, что стружка ссыпается на ленту конвейера, после чего автоматически удаляется в контейнер для стружки.
Жесткие линейные направляющие — обеспечивают длительный срок службы и устойчивость к максимальным статическим и динамическим нагрузкам.
Закаленные и шлифованные ШВП.
Серводвигатели SIEMENS на всех осях.
Все серводвигатели с встроенным датчиком угла поворота, высокой точности.
На станке установлен датчик ручного измерения инструмента
Задняя бабка с гидравлическим зажимом.
Портативный электронный пульт управления, значительно ускоряет процесс наладки.
Транспортер для удаления стружки.
Контейнер для стружки.
Галогенный станочный светильник.
Два года гарантии на компоненты SIEMENS.
Стойка управления ЧПУ, Siemens SINUMERIK 828D Basic T.

Включает в себя функции:

Система «Safety Integrated» — работа с открытой дверью.
Обнаружение остаточного материала.
ShopTurn программирование с панели управления станка.
3-D моделирование.
Одновременная запись.

Комплект поставки:

Измерительный зонд Renishaw.
Держатель для инструментов MK3.
EMC.
Система подачи СОЖ.
Портативный электронный пульт управления.
Теплообменники.
Гидравлический инструментальный магазин LS200, стандартный.
Транспортер для удаления стружки.
Гидравлический 3-кулачковый патрон диаметром 200 мм.
Контейнер для стружки.
Твердые и мягкие кулачки, съёмные.
Наладочный инструмент.
Держатель инструмента, набор, 3 держателя, 1 держатель для внешнего инструмента вращения, 5 переходных оправок Ø 12 мм, Ø 16 мм, Ø 20 мм, Ø 25 мм, МК 3.

Технические характеристики:

Токарный станок по металлу с ЧПУ	OPTIturn S 600
Арт№	3515060
Электрическое подключение	400 В / 3 Ph ~ 50 Гц
Потребляемая мощность	25 кВт
Мощность двигателя привода	12 кВт
Крутящий момент приводного двигателя	115 Нм
Конус шпинделя	DIN ISO 702-1 № 6
Отверстие в шпинделе	75 мм * с возможностью заказа шпинделя с другой скоростью и отверстием
Мощность насоса охлаждающей жидкости	750 Вт
Производительность насоса фильтровальной станции	750 Вт
Ёмкость бака СОЖ	140 литров
Мощность двигателя гидростанции	1,5 кВт
Ёмкость бака гидростанции	60 литров
Максимальная длина заготовки	460 мм
Максимальный диаметр обработки	500 мм
Максимальный диаметр обработки над суппортом	210 мм
Максимальный диаметр обработки над станиной	500 мм
Угол наклона станины	30 градусов
Гидравлический патрон	215 мм
Сквозное отверстие в патроне	65 мм ** В зависимости от установленных Патронов
Скорость вращения шпинделя	10-4000 мин-1 * другие варианты шпинделя и скорости по запросу
Инструментальный магазин револьверного типа, гидравлический	LS 200
Количество станций инструмента	12
Максимальный размер оправки	25 х 25 мм
Максимальный диаметр осевого инструмента	32 мм
Повторяемость	+/- 0,005 мм
Точность позиционирования	+/- 0,005 мм
Перемещение по оси X	215 мм
Перемещение по оси Z	520 мм
Скорость подачи X / Z-оси	30000 мм / мин
Вращающий момент двигателя X / Z-оси	11 Нм
Конус задней бабки	MK 4
Перемещение задней бабки	425 мм
Диаметр пиноли задней бабки	65 мм
Величина хода гидроцилиндра пиноли задней бабки	50 мм
Размеры Д х Ш х В	2322 х 1,948 х 1,930 мм
Общий вес	3070 кг
