Слюсарними лещатами називаються пристрої, призначені для фіксації заготовок під час їхньої ручної та механічної обробки. Номенклатура лещат, робочі параметри та вимоги до них закріплені в ГОСТ 4045-75. У цій статті розбираються основні питання, що стосуються конструкції виробів та специфіки їхнього застосування.
Зміст:

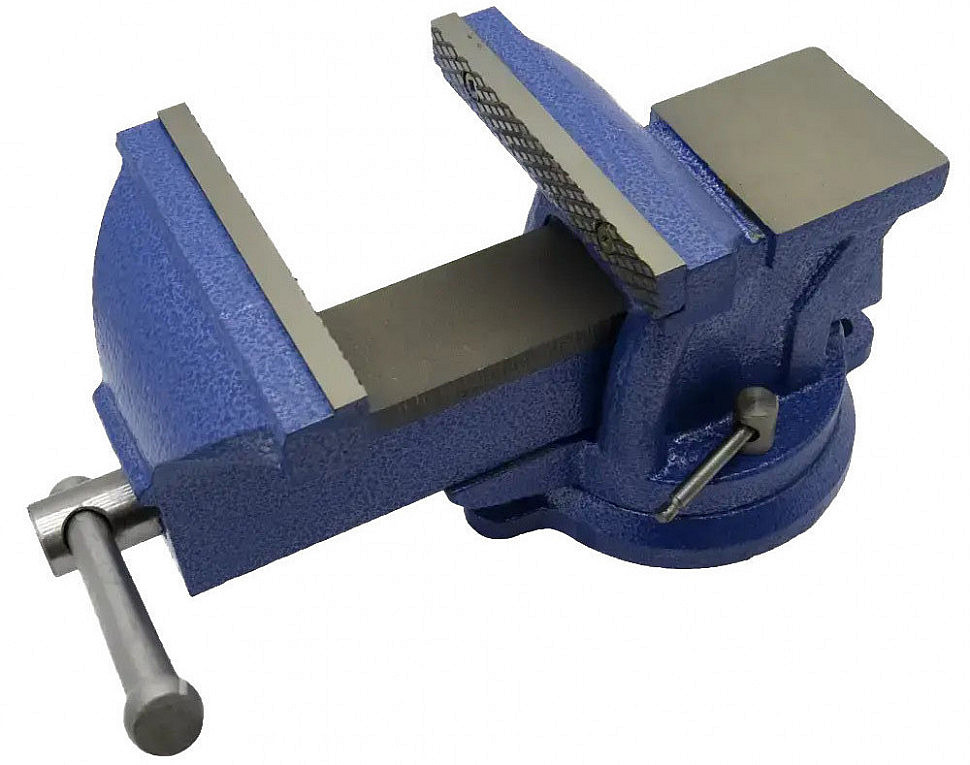

Основні конструкційні елементи слюсарних лещат
Сучасні виробники пропонують слюсарні лещата різних модифікацій. Однак усі вони мають спільні елементи:
- міцна основа;
- рухома та нерухома губка, обладнана ковадлом;
- змінні щічки, за допомогою яких виконується фіксація заготовки;
- затискний гвинт;
- поворотна ручка.
Допускається наявність інших деталей: наприклад, пневматичного приводу. Основні вузли виготовляються з легованої сталі або чавуну. До найбільш універсальних моделей відносять сталеві, а не чавунні слюсарні лещата: вони забезпечують кращу фіксацію, менш схильні до зносу, рідше виходять з ладу, особливо якщо ковадло використовується для ударних навантажень.
Види та призначення
Найпопулярнішими є такі різновиди слюсарного обладнання:
- Ручні слюсарні лещата. Відносно невеликий інструмент, який використовується для виконання простих операцій: наприклад, для невеликих заготовок із необхідністю частої зміни кута свердління;
- Настільні стільцеві слюсарні лещата. Їх вирізняють дві особливості: вони кріпляться безпосередньо до краю верстака і мають специфічний механізм розведення губок. Рухома пластина розходиться по дузі (а не по прямій), що дозволяє працювати зі складними формами, але зменшує площу контакту заготовки з губками та знижує міцність фіксації. Допустиме розкриття може бути різним: від 125, 150, 250 мм і більше;

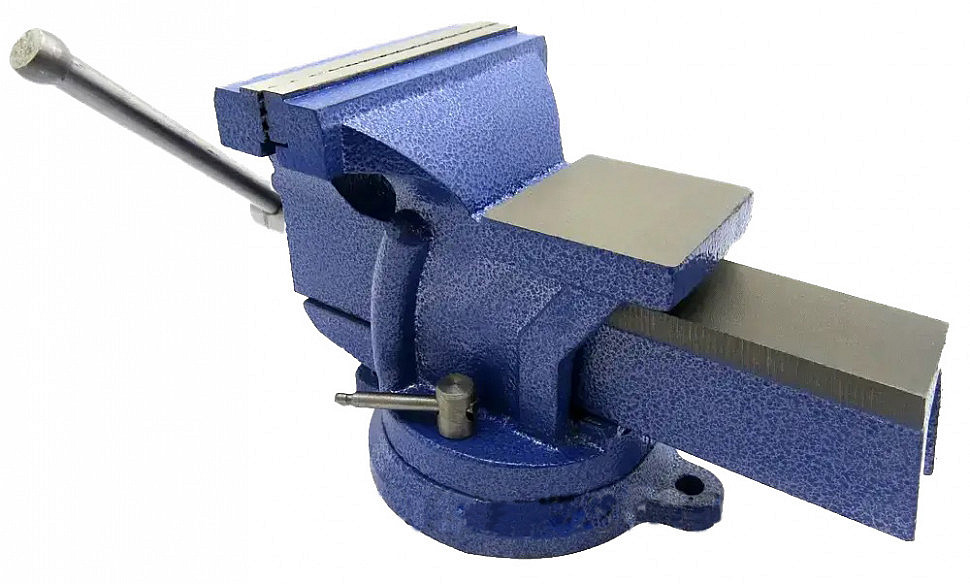

- Паралельні. Ці верстатні слюсарні лещата поділяються ще на кілька видів: неповоротні, поворотні, із вільним ходом. При модернізації позначаються маркуванням ТСМ. До переваг конструкції належить можливість кріплення в будь-якому місці верстака або на підлозі, спрощений і прискорений механізм кріплення деталей, універсальність.
Вибір слюсарних лещат
Підбір пристроїв рекомендується здійснювати за такими параметрами:
- Ширина та розкриття пластин. Ширина губок залежно від моделі поворотних слюсарних лещат (ТСС) має розміри 63, 80, 100, 125, 140, 150, 160, 200, 250 мм, а їхнє максимальне розкриття може бути більшим — 200, 250 мм. Ця характеристика визначає, з деталями якого розміру можна буде працювати і наскільки міцно вдасться їх закріпити;
- Крок різьби гвинта. Чим менший крок — тим вища точність слюсарного інструменту. Це критично, коли пристрій використовується для остаточної обробки або необхідно суворо дотримуватися заданої геометрії;
- Наявність приводу. Механізований привід прискорює технологічний процес, але моделі з приводом коштують дорожче і потребують складнішого обслуговування. Найчастіше таким характеристикам відповідають професійні слюсарні верстати з маркуванням ТСМ і розміром губок від 160 мм.
Перед придбанням обладнання рекомендується отримати консультацію фахівців. Це захистить від вибору невідповідних пристроїв і допоможе підібрати слюсарні лещата з ковадлом з урахуванням особливостей технологічного процесу.
