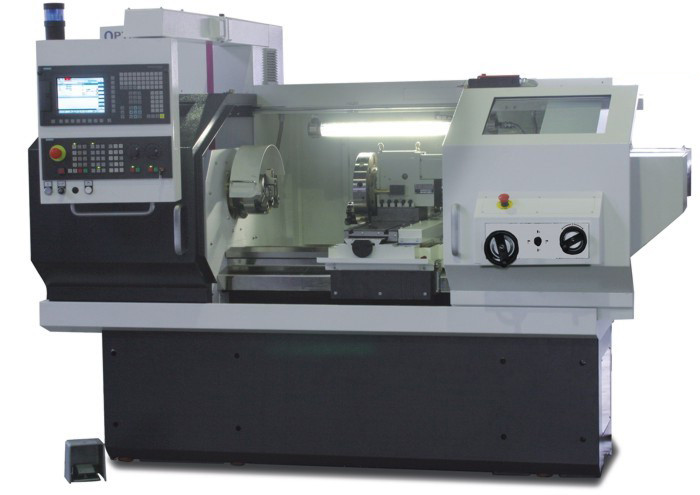

Токарний верстат по металу з ЧПУ OPTIturn L44

Технічний опис:

Tокарний верстат по металу з ЧПУ OPTIturn L44призначений для контурної обробки деталей різцями з великою різноманітністю твердосплавних пластин, кермета, багатофункціонального інструменту зниження часу циклу обробки металевої заготовки.

• Управління токарним верстатом по металу здійснюється системою ЧПУ виробництва Німеччини 828D Basic T. На екрані відображаються режими роботи токарного верстата, положення робочих органів, траєкторія руху інструменту та детальформаті 3D. Кнопки відбивають символіку різних команд програмування, виробляються різні кінематичні трансформації, графічне програмування. Перемикачі регулюють процентний вміст оборотів шпинделя та подач. Аварійна кнопка, яка вимикає токарний верстат, знаходиться в зручному для роботи місці. Пульт керування вмонтований у поворотну, естетично оформлену панельтокарного верстата по металу з ЧПУ OPTIturn L44.
• Основні частини токарного верстата з металу з ЧПУ виготовлені з чавуну насиченого легованими елементами, що має високу міцність, жорсткість і стійкість. Міцна станина токарного верстата посилена численними ребрами.
• Посадкові поверхні мотор - шпинделя термічно оброблені і відшліфовані, що дозволяє значно зменшити радіальне биття, підвищити точність обертання, збільшити плавність і довговічність. Отвір на кінці шпинделя МК 6 дозволяє закріплення різної оснастки відповідного конуса. Для закріплення оснастки інших конусів застосовуються перехідні втулки та оправки. Токарний гідравлічний патрон з комплектом сирих та розжарених кулачків, встановлюється до фланця ASA 2-5″. Для розширення можливостей закріплення заготовок на верстатіOPTIturn L44можна встановлювати інші види патронів.
• Плоскі напрямнітокарного верстата по металу з ЧПУ, Виконані з великою геометричною точністю, поверхнево загартовані і відшліфовані, в результаті чого досягається висока точність і плавність переміщення робочих органів. Видалення люфтів у гвинтовій парі здійснюється за рахунок застосування якісних кулькових гвинтів. Змащення рухомих частин та контроль олії наOPTIturn L44здійснюєтьсяавтоматично, системою мастила верстата.
• Установка попередньо налаштованого ріжучого інструменту проводиться в револьверній головці на 8 позицій типу VDI 30. Поворот та затискач головки проводиться гідравлічним способом. Прискорене переміщення координатними осями проводиться зі швидкістю 15000 мм/хв. Робоча подача здійснюється за керуючою програмою в залежності від ріжучого інструменту, що застосовується, і оброблюваного матеріалу. Для ручного переміщення по координатних осях встановлено два електронні маховики.
• Для встановлення довгих заготовокна токарному верстаті по металу OPTIturn L44застосовується масивна задня бабка, яка легко переміщається напрямними і фіксується рукояткою. У конічний отвір пінолі МК 4 встановлюється осьовий інструмент та оснащення, Ручне переміщення пінолі до 165 мм проводиться за допомогою маховика з лімбом.
• Переміщення робочих органів токарного верстата OPTIturn L44 відбувається за рахунок гідравлічної станції, яка має велику продуктивність та бак ємністю 50 літрів. У гідравлічну систему токарного верстата масло подається насосом потужністю 750 Вт.
• Охолодження різального інструменту та заготівлі на токарному верстаті по металу відбувається централізовано системою подачі СОЖ. Подача рідини здійснюється насосом потужністю 270 Вт. Для збирання та зберігання рідини є бак ємністю 99 літрів.
• Для закриття робочої зони на токарному верстаті з металу з ЧПУ встановлені захисні пристрої. При відкритті дверей спрацьовують мікро-перемикачі і блокують цикл роботи верстата.
• Висвітлення робочої зони токарного верстата по металу здійснюється вбудованим верстатним світильником.

Задня бабка	Змінник інструменту	Гідростанція	Система змазки
Масивна, великого розміру	Гідравлічний, 8 позицій VDI 30, макс. висота державки 20 мм	Місткість бака 50 літрів	Автоматична, контроль рівня, легкий долив
Система ЧПУ Sinumerik 828D Basic T		Радіатор електрошафи	Конструкція верстата
Ідеально підходить для складних завдань обробки та демонструє високий рівень динаміки та точності Підтримує інтелектуальні кінематичні трансформації, ефективно працює із інструментом, розрядність 80 біт, графічне програмування та інші високопродуктивні функції.		Ефективне відведення тепла з електрошафи верстата Запобігає перегріву компонентів електрики та системи управління	Потужна та надійна машина, сучасне втілення ідеального верстата від OPTIMUM

Технічні характеристики:

Комплект поставки:

1. Портативний електронний штурвал.
2. Опори верстата 6 шт.
3. Гідравлічний револьверний змінник інструменту на 8 позицій.
4. Налагоджувальний інструмент.
5. Гідравлічний 3-х кулачковий патрон Ø 150 мм.
6. Тверді та м'які кулачки.
7. Теплообмінник.

Гідравлічна задня бабця. Рекомендоване додаткове приладдя:

• Автоматичний податчик прутків (барфідер).
• Транспортер для стружки.
• Візок для стружки.
• Кондиціонер електрошафи.
• Рухливий та нерухомий люнети
• Комплект м'яких/жорстких кулачків.
• Сепаратор для очищення олії та СОЖ.
