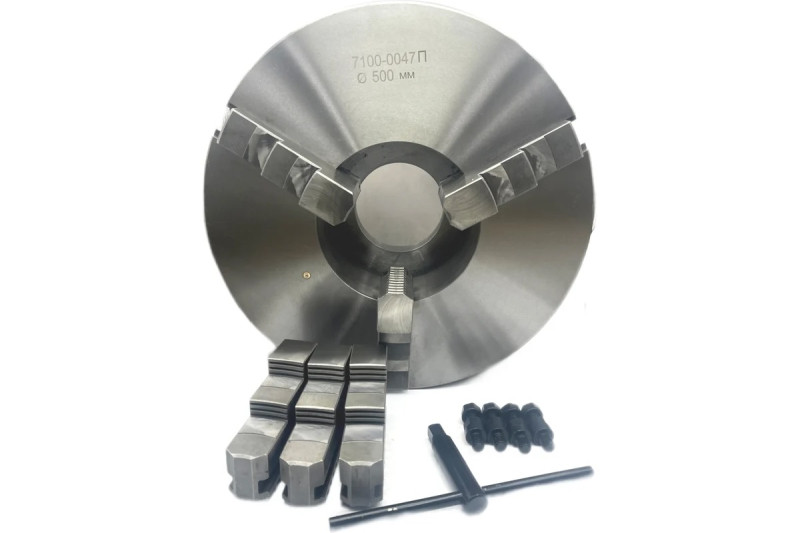

Токарний патрон Ф500, 3-х кутовий

Технічні характеристики

Опис товару

Токарний патрон Патрон токарний ф500, 3-х кулачковий 7100-0047П (К11-500C8, повна комплектація) PREMIO — це високоякісний самоцентрувальний спірально-рейковий 3-кулачковий патрон, виготовлений відповідно до вимог ГОСТ 2675-80. Призначений для базування та надійного затиску циліндричних, шестигранних та інших тіл обертання на універсальних токарних, токарно-гвинторізних та спеціальних верстатах.

Ця модель серії 7100-0047П діаметром 500 мм рекомендована для використання на важких токарних верстатах класу ДІП-500, 1А665, КЖ-16, Tos Trencin SN 80. Патрон діаметром 500 мм — це професійний інструмент для великосерійного та одиничного важкого машинобудування. Максимальний діаметр затиску 500 мм дозволяє працювати з найбільшими заготовками під час токарної обробки.

Конструктивні особливості та переваги

• Корпус із високоміцного чавуну — забезпечує жорсткість, вібростійкість та високу зносостійкість під час тривалої експлуатації.
• Загартовані та відшліфовані робочі поверхні — гарантують точність затиску та збереження геометричних параметрів протягом усього терміну експлуатації.
• Збалансований спіральний диск — виключає динамічний дисбаланс і вібрації під час роботи на високих обертах.
• Діапазон затиску заготовок від 15 до 500 мм — охоплює широкий спектр типових виробничих завдань.
• Кріплення за допомогою конуса С8 згідно з ГОСТ 12593-72 (під поворотну шайбу, D2=139,719 мм, H=135, кріплення 4×M16) — забезпечує співвісність і повторюваність позиціонування під час заміни патрона.
• Підвищена точність (згідно з ГОСТ) — радіальне биття відповідає класу точності П (підвищений).

Комплектація

• Комплект прямих кулачків — 1 комплект (3 шт.)
• Комплект зворотних кулачків — 1 комплект (3 шт.)
• Ключ токарного патрона - 1 шт.
• Кріпильні елементи (штифти + гайки) — 1 комплект
• Паспорт виробу — 1 шт.

Сфера застосування

Токарний патрон 7100-0047П діаметром 500 мм широко використовується в машинобудуванні, металообробці, ремонтно-механічних цехах, а також у навчальних закладах технічного профілю. Підходить для обробки заготовок з конструкційних і легованих сталей, чавуну, кольорових металів і сплавів, а також термопластичних матеріалів.
