Технічний опис:
- Широко універсальний заточувальний верстат, що застосовується для заточування різного різального інструменту з можливістю заточування різних кутів геометрії ріжучих кромок, як позитивних кутів, так і негативних.

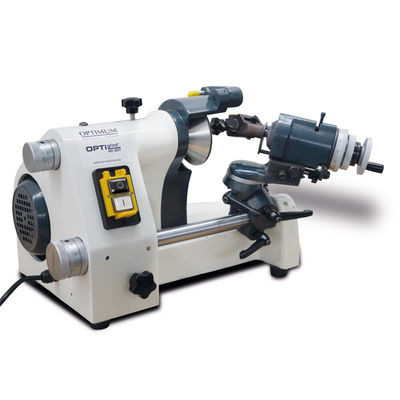

- Верстат для заточування свердлів OPTIgrind GH 20T має широкий діапазон налаштування кутів рухомого вузла тримача інструменту, що заточується.
- У конструкції OPTIgrind GH 20T встановлені два пристрої затиску заточуваного інструменту, на одному з них можна заточувати кінцеві фрези, ріжучу кромку і стрічку свердлів, свердла центрувальні, на іншому - токарний інструмент і т.д.
- Висока точність обробки інструменту, що заточується, на заточувальному верстаті OPTIgrind GH 20T забезпечується за рахунок надійної литої станини, яка завдяки своїй вазі легко гасить вібрації, а прецизійний шпиндель, дозволяє виконувати обробку з високою точністю.
- Споживачі відзначають, що верстат OPTIgrind GH 20T простий в керуванні і надійний при експлуатації.
- Індексна головка має 24 положення фіксації кутів повороту.
- У комплект поставки входить 5 шт. цанг 5С з розміром 4/6/8/10/12 мм.
- Регульовані маховики з мікроподачею та лімбами.
Технічні характеристики: |
Заточувальний верстат |
OPTIgrind GH 20T |
| Номер арт. |
3100125 |
| Електродвигун |
370 Вт |
| Напруга живлення |
380 В |
| Число обертів |
5000 об/хв |
| Максимальна окружна швидкість кола |
35 м/с |
| Поздовжнє подання тримача інструменту |
140 мм |
| Мікрометрична поздовжня подача тримача інструменту |
18 мм |
| Мікрометрична поперечна подача тримача інструменту |
6 мм |
| Регулювання вертикального /зворотного кута |
0° - 40° |
| Регулювання горизонтального кута /шліфування конусів |
0 ° - 180 ° |
| Регулювання негативного кута |
0° - 52° |
| Заточування однозубних фрез* |
до ø12 мм |
| Заточення токарних різців |
до 21 х 21 мм |
| Заточення свердлів* |
до ø від 4-х до 12 мм |
| Заточення кінцевих фрез* |
до ø12 мм |
| Тип цанг |
385E (5C) DIN 6341 Ø 37,5 мм; L=89 мм; 20° |
| Розмір цанг |
Ø 4/6/8/10/12 мм |
| Габаритні розміри верстата |
350 x 450 x 350 мм |
| Маса верстата |
45 кг |
Комплект поставки:
- 5 цанг 5С з розміром 4/6/8/10/12 мм.
- Корундове коло ø100 х 50 ø20 мм.
- Алмазне коло ø100 х 50 ø20 мм.
- Діамант для виправлення.
- Посібник з експлуатації російською мовою.
- Круглий ремінь, запасний - 1 шт.
- Ключ для монтажу чашкового кола — 1 шт.
- Стяжні кільця для механізму заточування спіральних свердл - 1 шт.
- Вставка для механізму спіральних свердл - 1 шт.
- Рукоятка для кріплення патрона – 1 шт.
- Рожкове ключ, розмір 38-42 для перевстановлення цангового патрона - 2 шт.
- Фіксатор переміщення шпинделя – 1 шт.
Інструмент для налаштування заточувального верстата OPTIgrind GH 20T (постачається в комплекті).
Пристрій фіксації токарних різців (поставляється в комплекті).
Корундове шліфувальне коло для чашки ø 100 х 51 х ø 20 мм., алмазне шліфувальне коло для чашки ø 100 х 51 х ø 20 мм. (Поставляються встановленими на верстаті).
Пристрій для заточування спіральних свердл.
Пристрій для заточування кінцевих фрез.
Комплект цанг 385Е (5С) DIN 6341 ø 37,5 mm, L=89 mm., розміри цанг ø 4/6/8/10/12
