Верстати токарні по металу з ЧПУ OPTIturn L440

Технічний опис:

• Передня бабка має нову сучасну конструкцію. Швидкість обертання шпинделя 100 - 4500 обертів на хвилину. Основні поверхні термічно оброблені та відшліфовані. Внутрішній діаметр отвору складає 65 мм. Застосування великих роликових підшипників дозволяє витримувати великі навантаження та проводити обдирні роботи. Передавальний механізм має два щаблі і перемикається пневматично.
• Подвійні напрямні станини токарного верстата з металу з ЧПУ виконані з високою геометричною точністю і мають прямокутну форму.
• У револьверну головкутокарного верстата по металу з ЧПУвстановлюється вісім попередньо налаштованих інструментальних блоків, гідравлічний затискач проводиться автоматично.
• Управління здійснюєтьсясучасною системою ЧПУнімецького виробництва 828D. На дисплеї пульта управління відображається деталь, що виготовляєтьсяформаті 3Dта режими роботи верстата. Налагодження здійснюється кнопками та перемикачами, що мають відповідний символ.

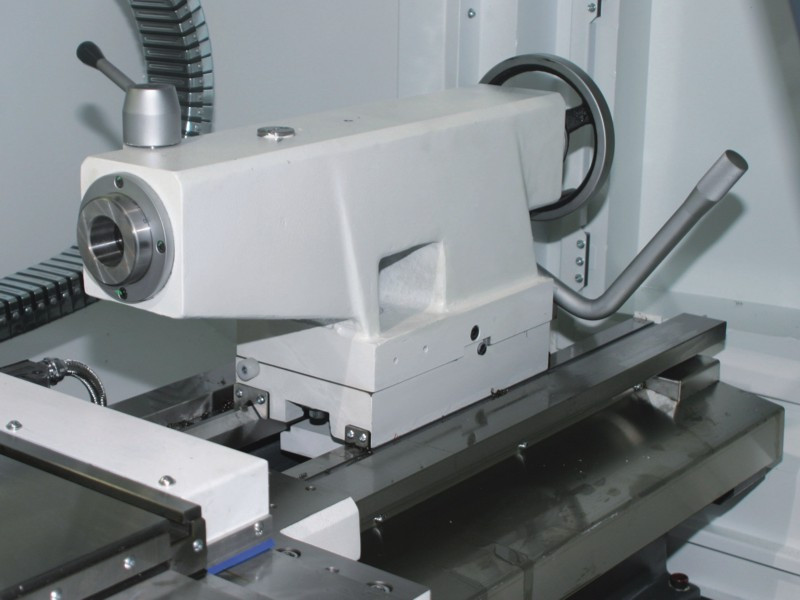

• Для обробки довгих деталей на напрямних станини встановлена задня бабка. Піноль токарного верстата має конічний отвір Морзе 4, для встановлення осьового інструменту та оснащення. Видалення вібрації та прогину можна здійснити установкою на напрямні, люнетів – рухомого та не рухомого.
• Позиціонування по координатних осях з точністю ± 0,005 мм і швидкістю 15000 міліметрів за хвилину здійснюється окремими приводами. Ручне переміщення здійснюється за допомогою електронних маховиків на окремій компактній панелі. Застосування кулькових ходових гвинтів виключають зазор між гвинтом та гайкою кочення. В результаті збільшується точність та плавність переміщення.
• Регулювання швидкостей подач на токарному верстаті з металу з ЧПУOPTIturn L440виробляється гідравлічним приводом. Для зберігання робочої олії є бак ємністю 50 літрів. Подача олії до гідравлічної системи здійснюється насосом потужністю 750 Вт. Тиск регулюється манометрами. Для очищення відпрацьованої олії є можливість встановлення сепаратора.
• Змащення всіх частин, що труться, проводиться централізовано, системою мастила.
• Встановлення заготовок натокарному верстаті по металу з ЧПУвиробляється у гідравлічний патрон. Для зручності роботи є спеціальна педаль, яка виробляє затискач – розжим патрона. Зусилля затискача регулюється.Збільшення продуктивностіможна досягти встановленням автоматичного податчика прутків.
• Захист робочої зони токарного верстата з ЧПУ відбувається завдяки розсувним дверцятам, на яких розташовані оглядові вікна. При відкритті під час роботи дверцят токарний верстат автоматично відключається кінцевими мікро-вимикачами. Чим забезпечується безпека, та дотримується охорона праці під час роботи. Додаткове огородження має токарний гідравлічний патрон.
• Охолодження інструменту та заготівлі на токарному верстаті по металу з ЧПУOPTIturn L440виконується централізовано системою подачі СОЖ. Для збору емульсії є вбудований бак ємністю 100 літрів. Якісне охолодження та зниження шорсткості досягається застосуванням інструменту з внутрішнім підведенням. Для чого необхідно підключити систему внутрішнього охолодження із підведенням СОЖ.
• Висвітлення робочого простору на токарному верстаті з металу з ЧПУ здійснюється встановленим спеціальним світильником.
• Для безпеки роботи електричного обладнання шафу необхідно встановити кондиціонер.
• Для автоматичного видалення стружки зі верстата можна встановити транспортер та візок.

Передня бабка	Напрямні станини	Змінник інструменту	Задня бабка
Жорстка конструкція, прецизійні підшипники	Велика ширина, шліфовані та загартовані	Гідравлічний, 8 позицій VDI 40, макс. висота державки 25 мм	Масивна більша розмірна
Система ЧПУ Sinumerik 828D Basic T		Радіатор електрошафи	Подання СОЖ
Ідеально підходить для складних завдань обробки та демонструє високий рівень динаміки та точності Підтримує інтелектуальні кінематичні трансформації, ефективно працює із інструментом, розрядність 80 біт, графічне програмування та інші високопродуктивні функції.		Ефективне відведення тепла з електрошафи верстата Запобігає перегріву компонентів електрики та системи управління	Продуктивний насос подачі СОЖ 375 Вт, бак 100 літрів

Рекомендоване додаткове приладдя:

1. Гідравлічна задня бабця.
2. Автоматичний податчик прутків (барфідер).
3. Система внутрішнього охолодження інструменту з підведенням СОЖ через шпиндель, тиск 20 бар розмір отворів фільтра 0,025 мм.
4. Транспортер для стружки.
5. Візок для стружки.
6. Кондиціонер електрошафи.
7. Рухливий та нерухомий люнети
8. Комплект м'яких/жорстких кулачків.
9. Сепаратор для очищення олії та СОЖ.
